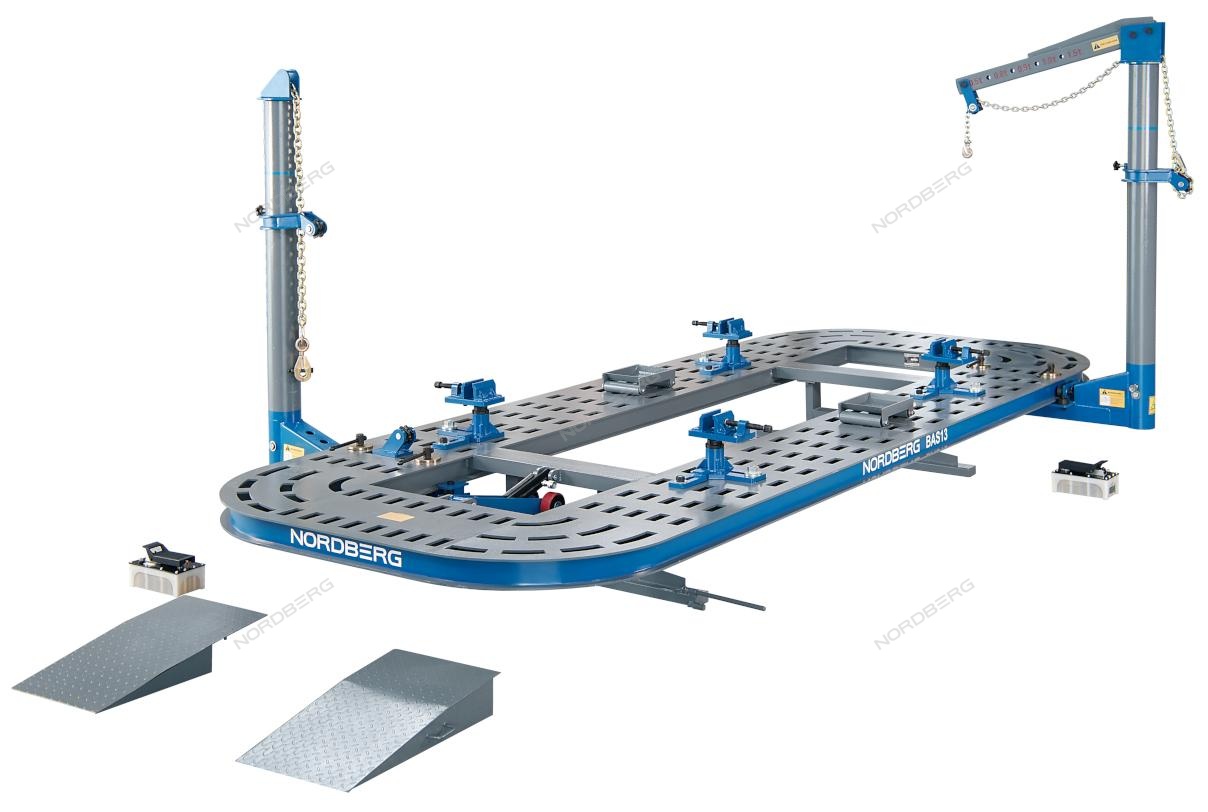

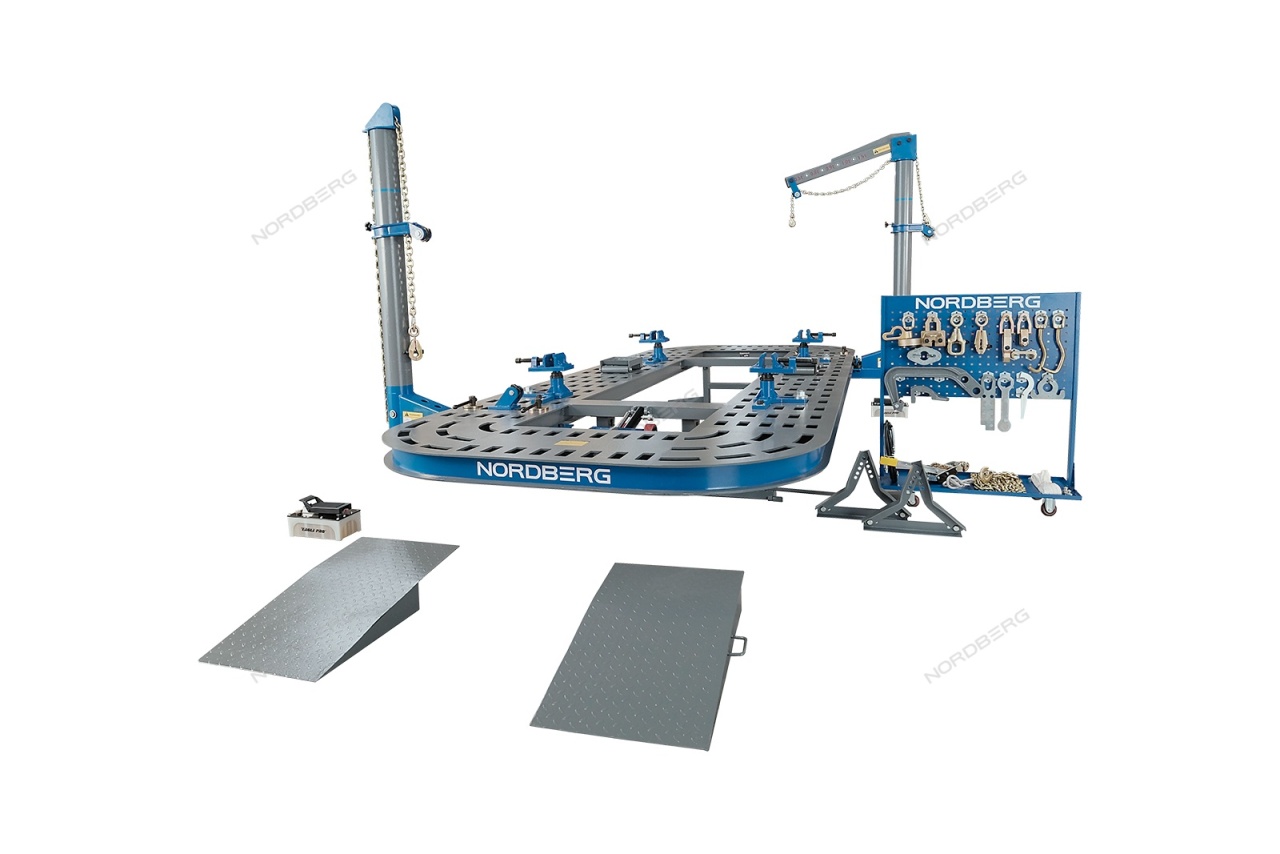

Стапель платформенный с гидравликой NORDBERG BAS13

Назначение

Стапель платформенный Nordberg BAS13 для восстановления геометрии кузовов легковых автомобилей и внедорожников.Позволяет производить любые кузовные работы быстро и качественно. Монолитная конструкция рамы позволяет жестко зафиксировать кузов.

Удлиненная версия платформы.
+ 400 мм из цельного листа.
Ширина 2200 мм.

Удобство работы со стапелями платформенной конструкции состоит в их полной независимости от фундамента и возможности простой установки и перемещения в любое время, что особенно актуально для арендуемых помещений.

При проектировании стенда для правки геометрии кузова использовались передовые технологии и были учтены все преимущества и недостатки стапелей самых известных марок. Сила, точность, практичность и безопасность — вот принцип изготовления стендов Nordberg.

Особенности

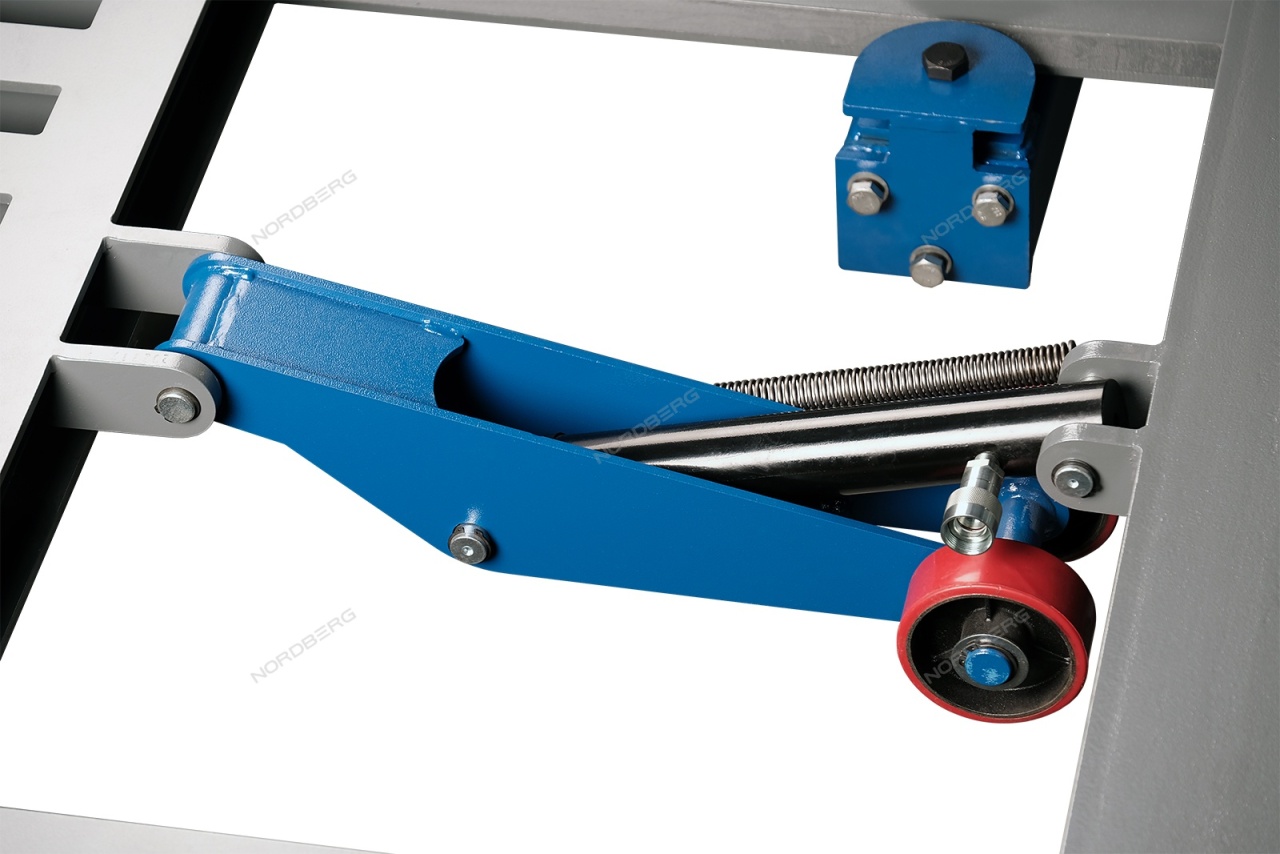

- Платформа стапеля изготовлена из высокопрочного стального профиля. Толщина платформы 100 мм. Вдоль всей платформы проходят два ряда пазов для крепления в них фиксирующих стоек, благодаря которым можно закрепить кузов любой конструкции.Платформа имеет выступающие кромки на внешних и внутренних гранях, которые служат рельсовыми опорами для силовых башен. Процедура установки/ снятия автомобиля быстрая и простая. Стапель оснащен гидроцилиндром наклона для заезда. Также в комплекте имеются тележки для закатывания автомобилей с заблокированными колесами. Стапель не требует центровки автомобиля относительно оси рамы, что позволяет существенно сократить время установки и максимально рационально организовать рабочее пространство на нем.
- Две мощных силовых башни с тяговым усилием по 10 тонн, и с легко фиксирующимися креплениями, позволяющих быстро и эффективно прилагать усилия в различных направлениях, обеспечивают возможность работы с любой частью кузова в любых плоскостях. Полный разворот на 360º может обеспечить любой угол приложения усилия. Приработе стапеля нет «мертвых зон». В комплект поставки включена стрела для направления усилия вытяжки вверх.

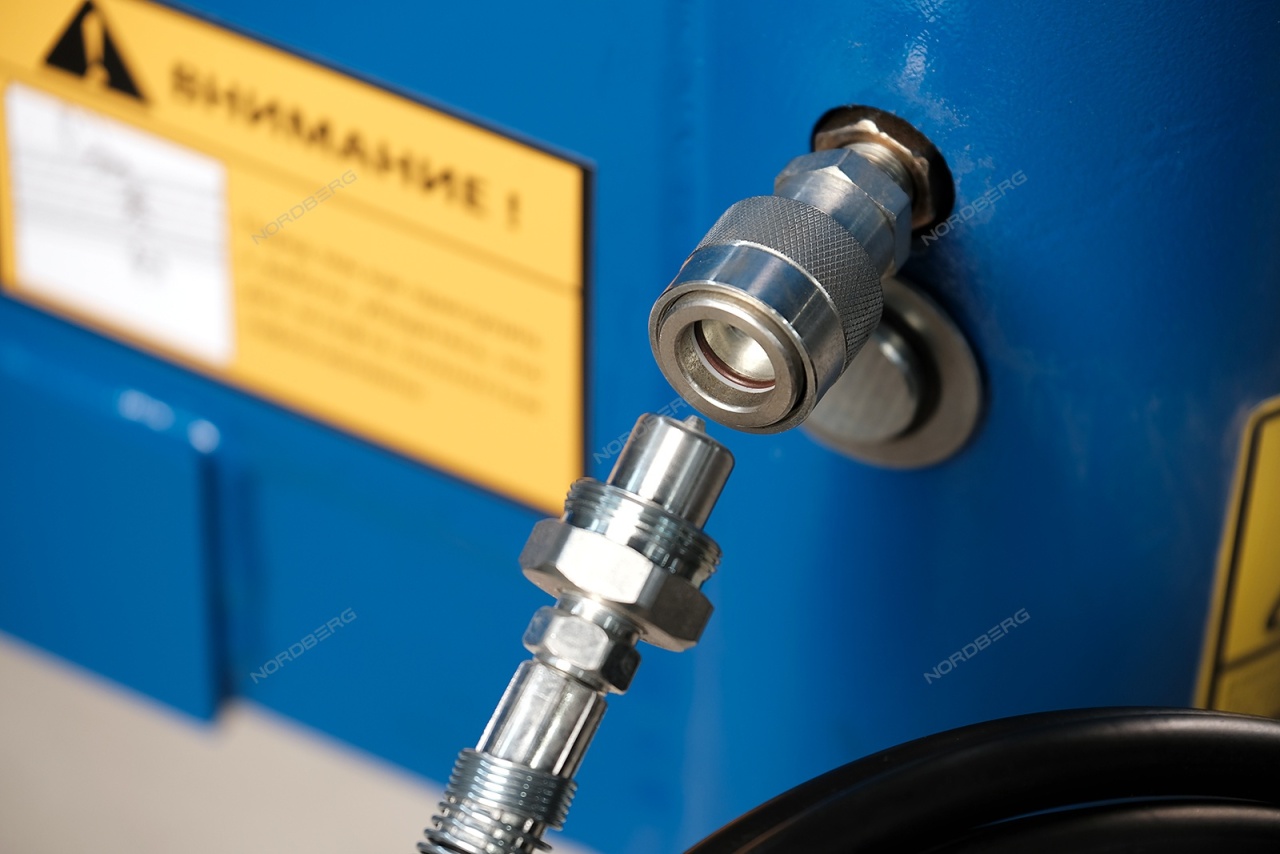

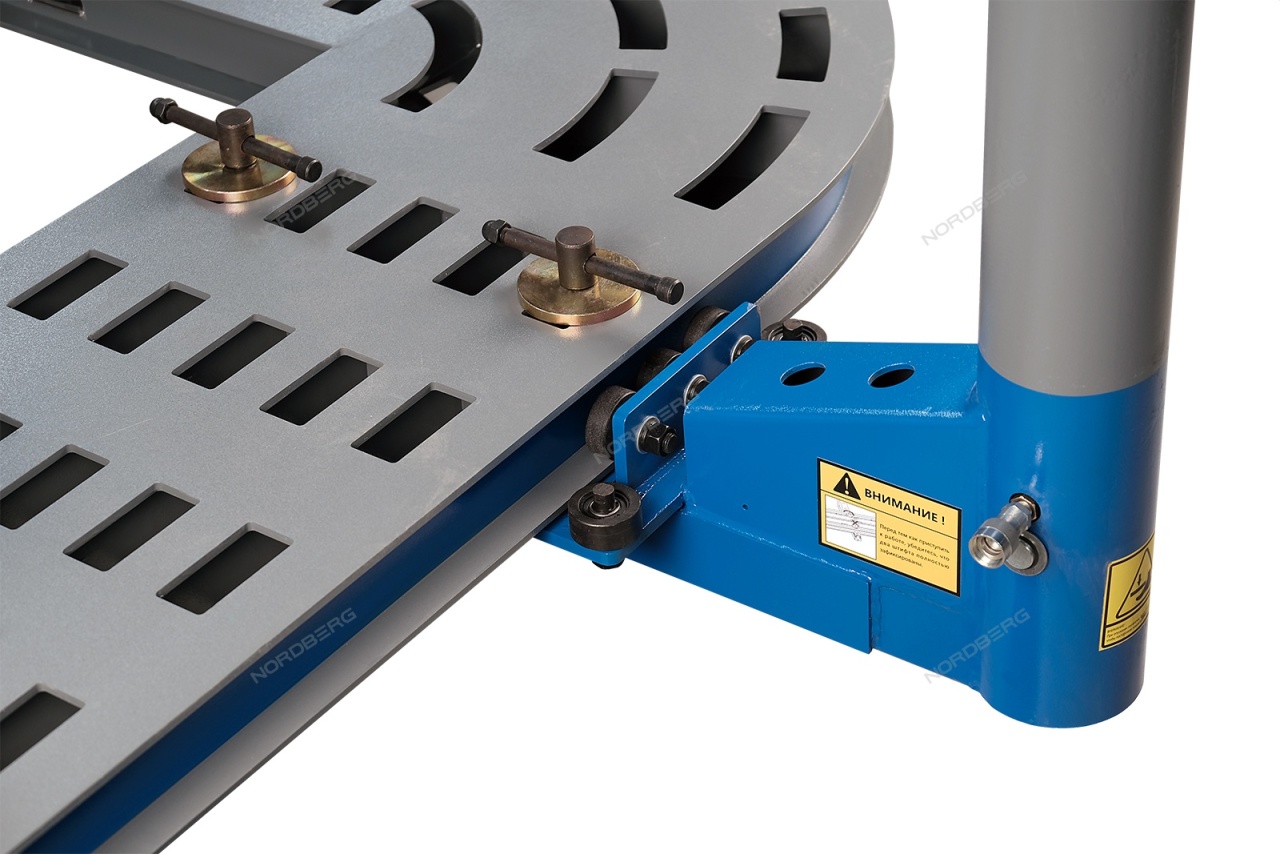

- Силовые башни оборудованы мощной и надежной гидравликой, управляемой пневмогидравлическими педалями и оснащенные роликами расположены непосредственно на платформе. Башни без лишних усилий передвигаются вдоль периметра стенда по рельсовым направляющим и фиксируются в любой точке, в том числе на углах стапеля.

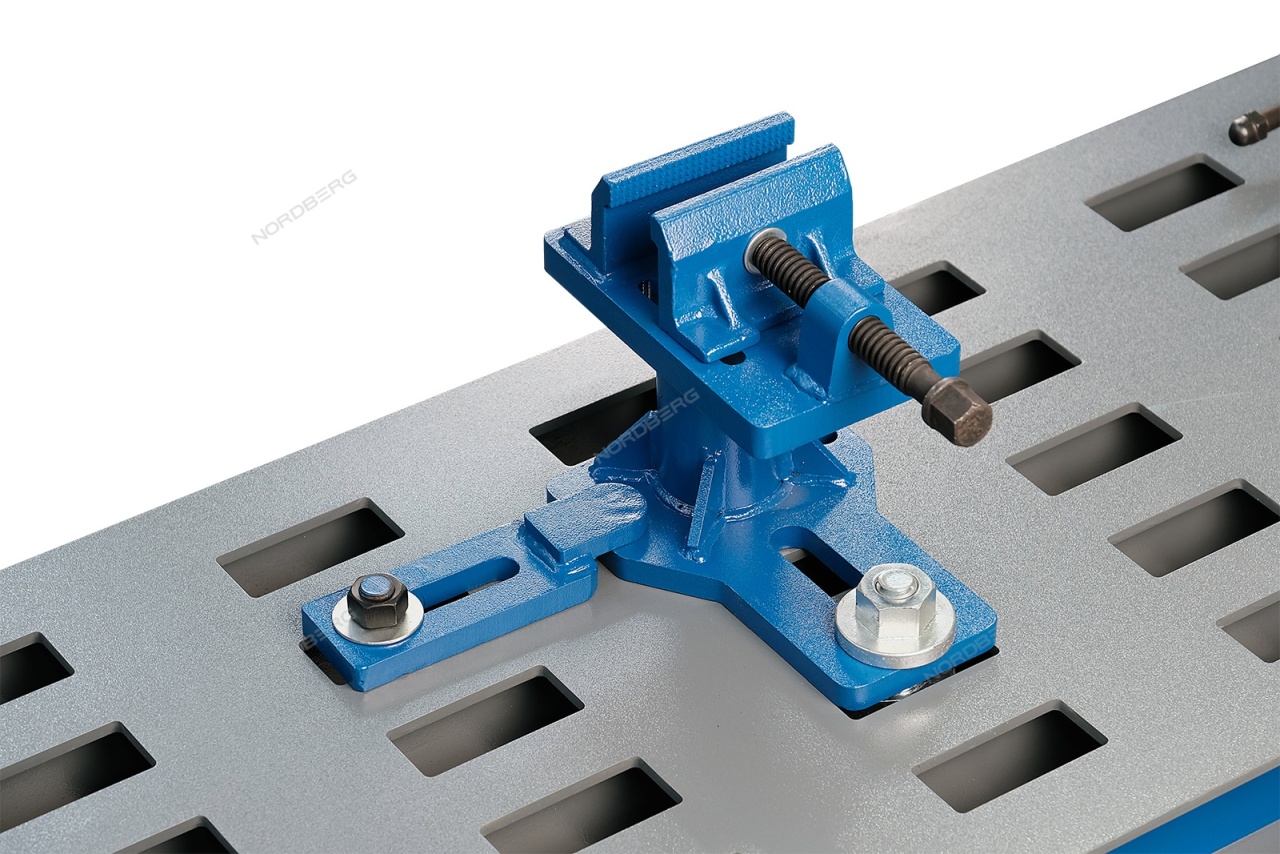

- Комплект из фиксирующих зажимов быстро и надежно фиксирует практически любой автомобиль.
- Комплект инструмента и аксессуаров, входящие в поставку обеспечивает возможность проведения всех видов работ.

Комплектация

Платформа из высокопрочной стали грузоподъемностью 3 т
Напольные поддерживающие перпендикулярные стойки — 2 шт.
Силовая башня с цилиндром 10 т — 2 шт.
Стрела для правки крыши — 1 шт.

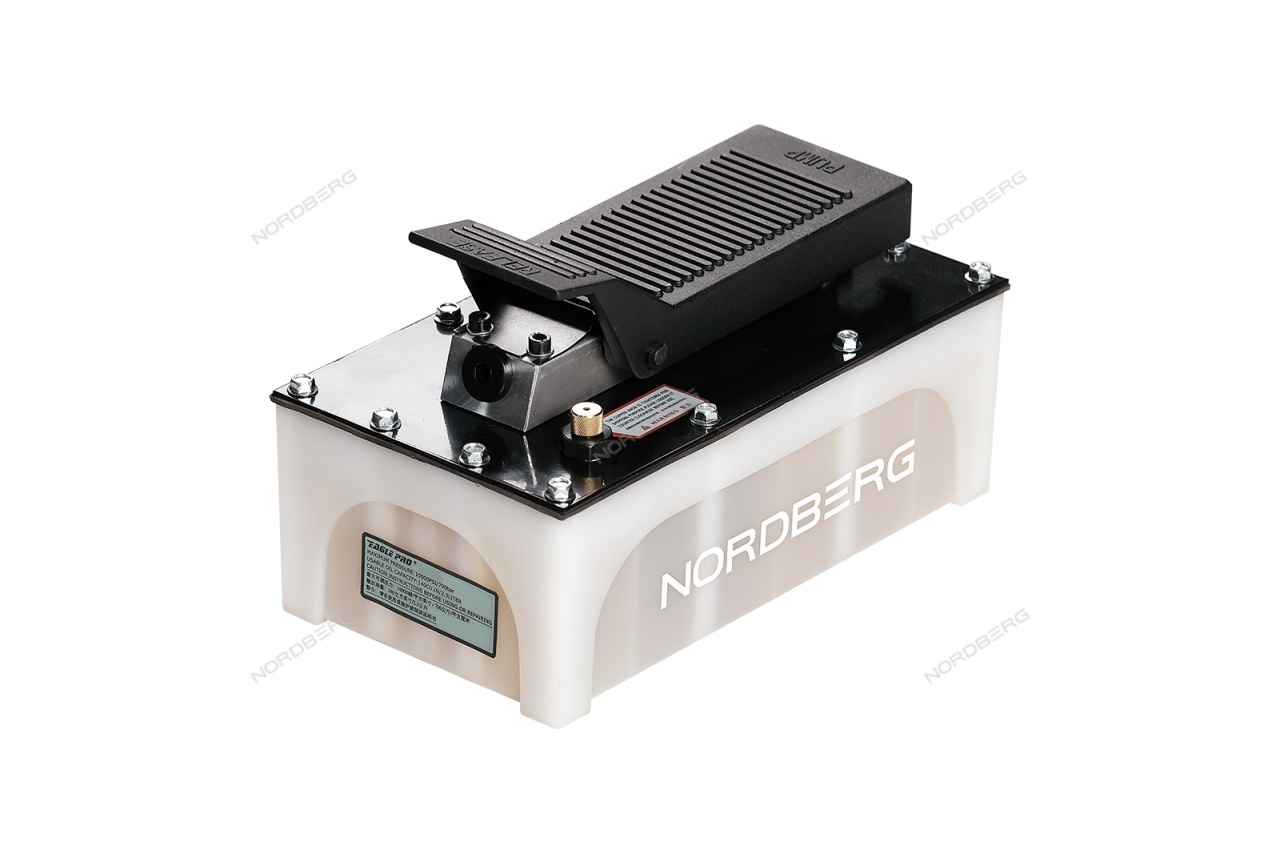

Пневмогидравлический насос — 2 шт.
Гидравлический цилиндр — 3 шт.

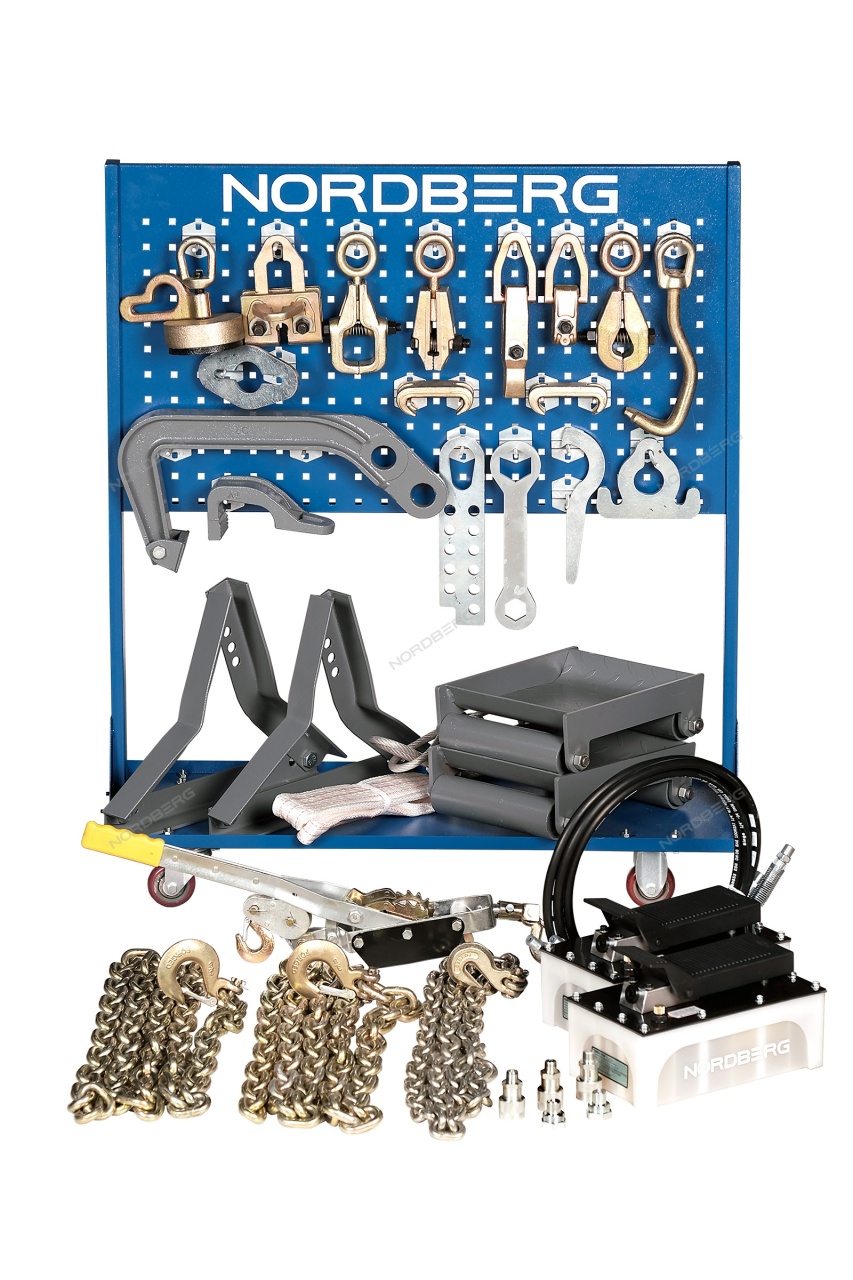

Передвижной перфорированный стенд с оснасткой из 26 предметов, 4 фиксирующих винта, 2 трапа, 2 тележки для машин без колес.

Технические характеристики

Угол приложения усилия: 360°
Давление в гидравлической системе: 70 МПа
Макс. сила тяги башни: 10 тонн
Макс. поднимаемый вес: 3000 кг
Опоры (2 шт): 1970х520х110 мм
Трапы (2 шт): 1150х600х370 мм
Комплект аксессуаров: 1150х700х550 мм

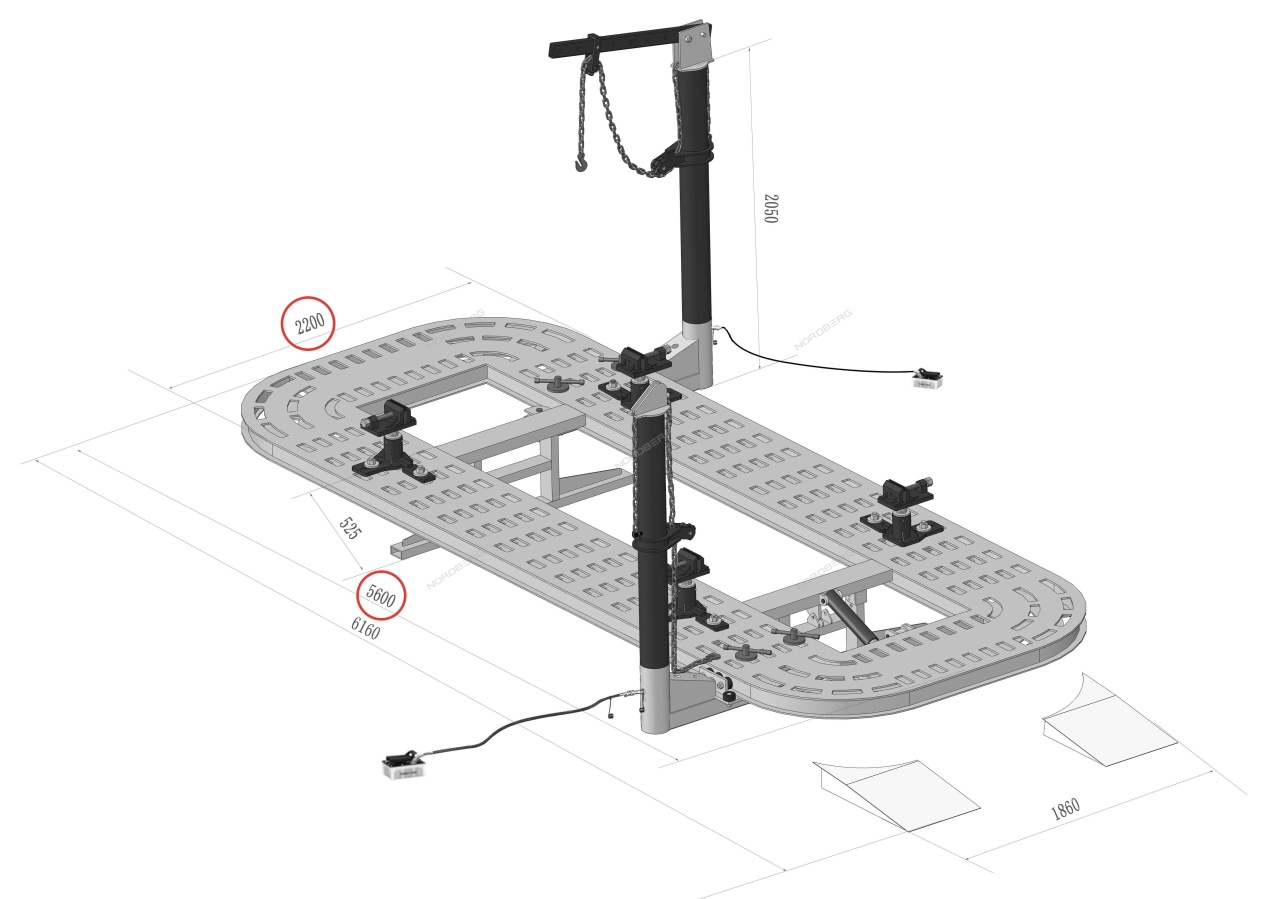

Платформа: 5620х2110х130 мм
Силовые башни (2 шт): 1850х1250х150 мм
Стенд для аксессуаров: 1700х1180х110 мм

Область применения

Станции технического обслуживания (СТО), автосервисы, автомастерские, производство.
