Назначение
Блок устанавливается в пневмолинию и предназначен для подготовки сжатого воздуха (фильтрация, регулировка давления воздуха) для пневматического инструмента и оборудования.
Область применения
Автосервис, СТО.

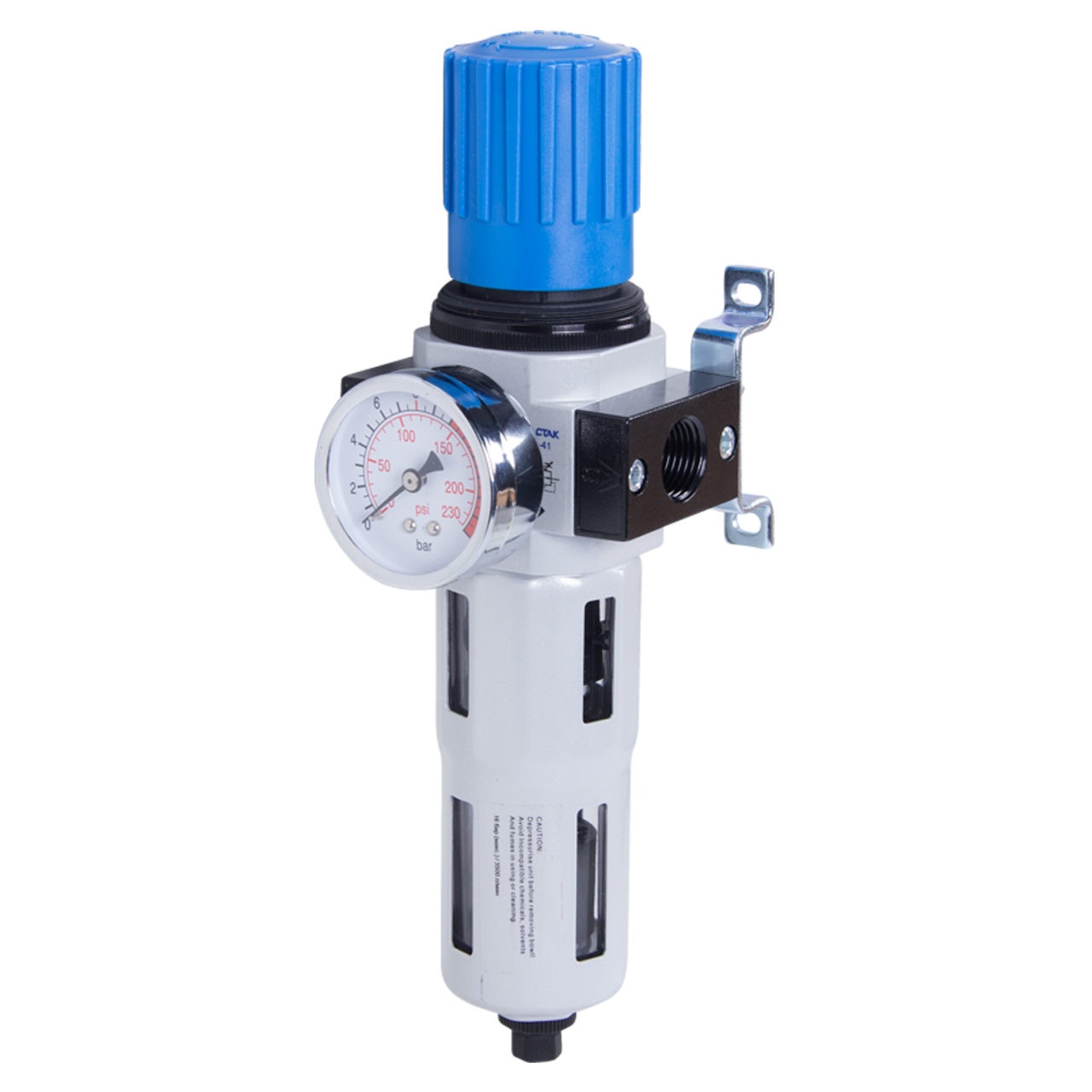

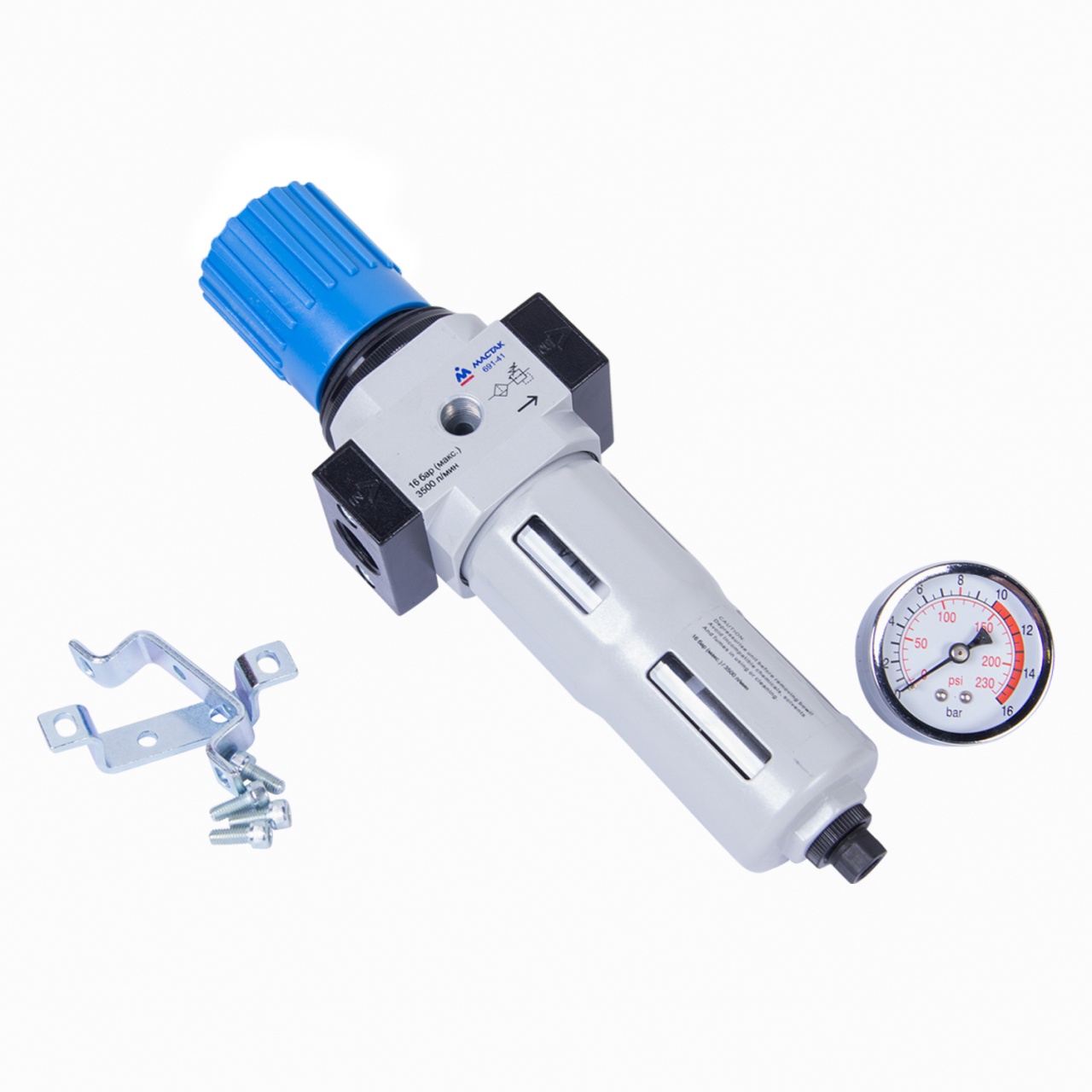

Конструкция устройства
• Фильтр
Назначение: сбор конденсата влаги, образующейся в воздушной магистрали в результате перепадов давления и температуры окружающей среды. Конденсат накапливается в колбе устройства, и по мере заполнения сливается через выводной клапан.

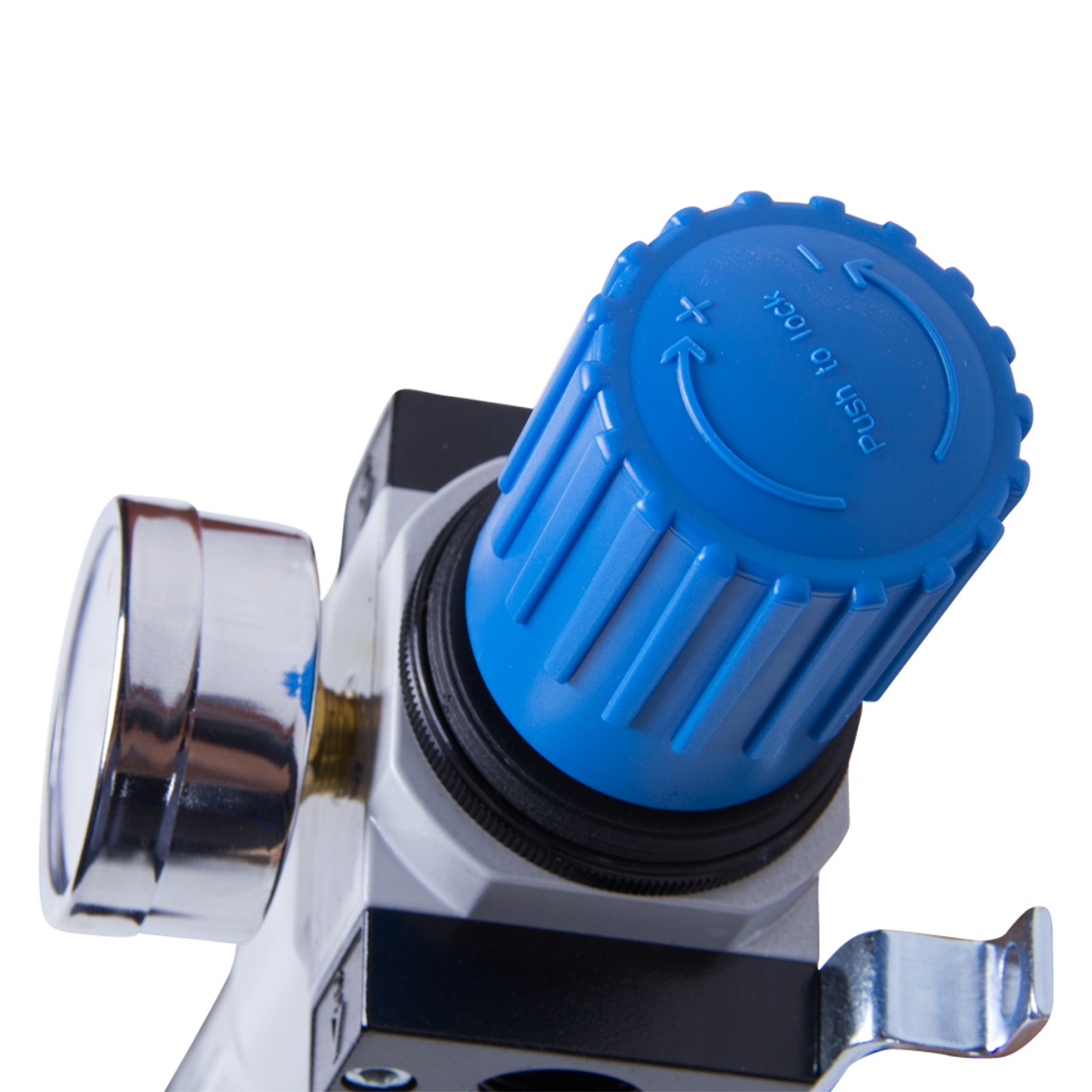

• Редуктор
Назначение: выставление номинального давления на выходе, необходимого для нормальной работы инструментов и оборудования. Механизм редуктора встроен в блок фильтра.
• Манометр
Назначение: контроль давления, устанавливаемого редуктором. Манометр установлен на корпусе блока фильтра.
Меры предосторожности
- Соблюдайте правильность подключения блока в воздушную магистраль.
- Не подключайте устройство к магистрали, давление в которой превышает максимально допустимое.
Технические характеристики
| Рабочее давление, бар | 1,5 - 12 |
| Максимальное давление, бар | 16 |
| Пропускная способность, л/мин | 3500 |
| Сброс конденсата | автоматический |
| Рабочий диапазон температур | от -10 до 60°С |
| Фильтрующий элемент (степень очистки), мкм | 5 |
| Объём колбы, мл | 140 |
| Соединение, резьба вход/выход | 1/2” внутр. / 1/2” внутр. |
| Габариты, мм | 325х90х57 |
| Вес, кг | 1,3 |
| Бренд: | МАСТАК |
| Размер резьбы, дюйм: | 1/2 |
| Максимальное входное давление, бар: | 16 |
| Пропускная способность, л/мин: | 3500 |
| Степень фильтрации, мкм: | 5 |
