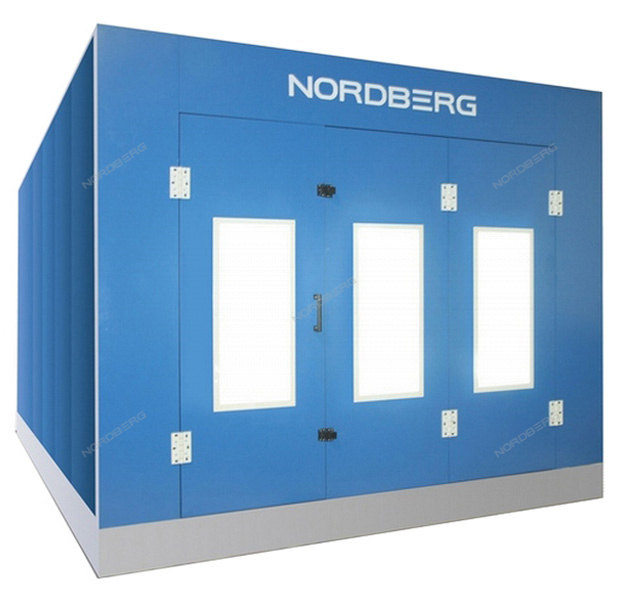

Камера окрасочно сушильная Standart NORDBERG STANDART

Назначение

Окрасочно-сушильная камера (ОСК) NORDBERG STANDART предназначена для окраски легковых автомобилей целиком или частично. Камера представляет собой кабину на металлическом основании с вентиляторной группой для нагнетания избыточного давления воздуха внутри кабины и для обеспечения устойчивого воздухопотока.
Установка NORDBERG STANDART работает в следующих режимах:
1. ПОКРАСКА
В камере поддерживается постоянная температура +20≈25 ⁰С в зависимости от применяемой краски.
2. СУШКА
В камере поддерживается постоянная температура +60≈80 ⁰С в зависимости от применяемой краски и установленных пластмассовых деталей автомобиля.
3. ПРОДУВКА
Кратковременный режим для удаления из камеры летучих соединений и паров краски, а также для остывания после сушки.

Особенности

• Кабина состоит из сэндвич-панелей, изготовленных с дополнительным запасом прочности из толстого металла и наполненных пенополистиролом. Толщина металла панелей составляет 0,6 мм. По торцам панели усилены дополнительными ребрами жесткости, что значительно продлевает срок их эксплуатации и исключает ситуации когда от избыточного давления панель может быть выдавлена воздухом
• Металлическое основание состоит из 5 рядов решеток, под которыми расположены дополнительные металлические панели для точно рассчитанного распределения воздухопотока внутри камеры
• ОСК имеет дополнительные опоры под 2 и 4 рядами решеток
• Боковые LED-светильники вмонтированы в панели и расположены вертикально
• Угловые LED-светильники расположены вдоль по всей длине камеры
• Светильники имеют пониженное энергопотребление и выполнены во взрывозащищенном исполнении
• Дверь оператора скрасочно-сушильной камеры укреплена изнутри
• Цилиндр размером 40х200 мм входит в комплект
• ОСК можно установить на пол или в приямок
• Радиальные электромоторы воздухозабора и удаления воздуха имеют минимальную шумность и вибрацию. Их потребление составляет 7,5 кВт, 25000 м³/час

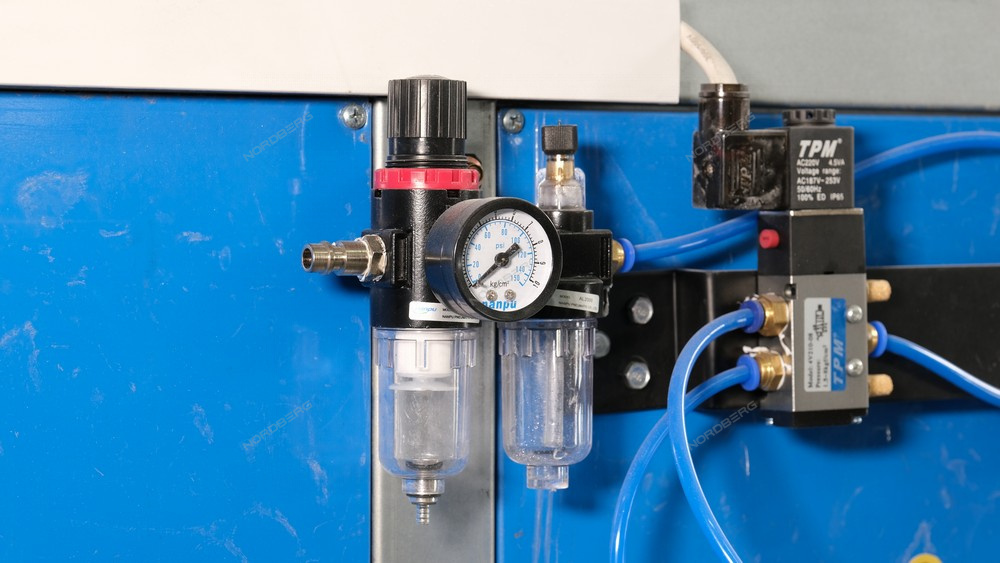

• Для переключения режимов нагрев/сушка используется заслонка (шибер) с пневматическим клапаном, который работает намного надежнее и быстрее, чем электрический привод. Для переключения режимов не требуется отключать моторы камеры. ОСК снабжена дополнительными фильтрами перед и после заслонки
• Установка NORDBERG STANDART снабжена ручными воздухозаслонками для регулировки объема воздуха (в блоке воздухозабора) и внутреннего давления (в блоке удаления воздуха)
• Вентиляторы камеры могут быть установлены сбоку, сзади и над камерой. Для крепления сверху необходима дополнительная усиливающая конструкция
• Пульт управления комплектуется японским температурным контроллером Shinko. В данных контроллерах можно запрограммировать сразу 2 режима работы. Настройки сохраняются в течение длительного времени, отсутствует необходимость программировать их еженедельно

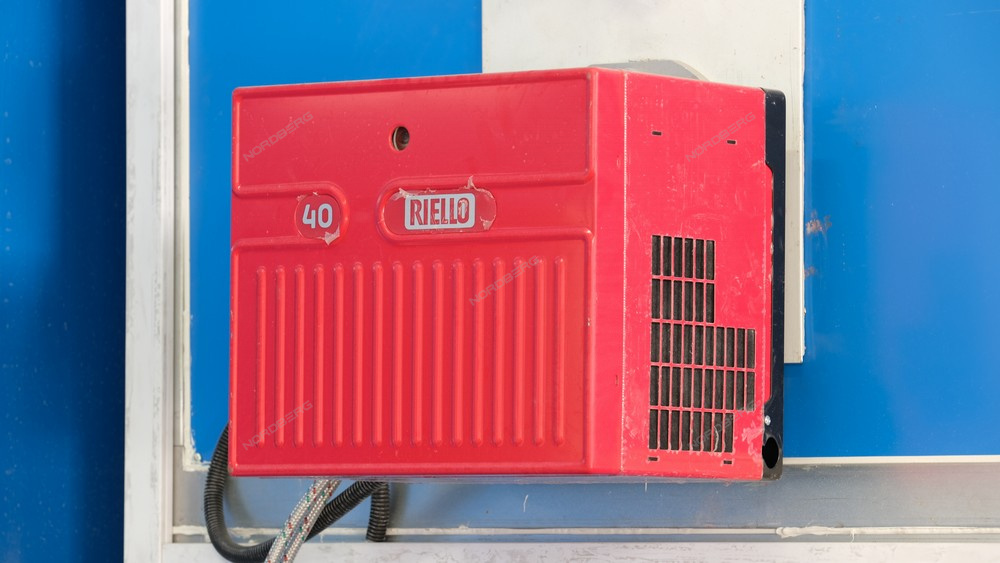

• Нагрев воздуха в покрасочной камере осуществляется итальянской дизельной горелкой Riello
• В комплекте с камерой поставляется полный комплект фильтров, необходимых для полноценной работы ОСК

Для ввода камеры в эксплуатацию необходимо дополнительно приобрести:

• S7-1 Герметик белый (Glass Glue (white)) - 5 шт
• S7-2 Герметик полиуретановый (Glass Glue (polyurethane glue)) - 5 шт
• Воздуховодные коробы (количество зависит от размеров помещения)*
• Бак для дизельного топлива - 1 шт
• Провода для подключения пульта управления к электрическому щитку (длина зависит от размеров помещения)
• Въездные трапы (при установке камеры на пол) - 1 комплект
*Воздуховодные коробы в комплект не входят

Технические характеристики

Уровень шума - 80 дБ
Мощность теплообменника (не горелки) - 210 кВт
Освещенность (в люксах) - 1100 Лк
Скорость воздухопотока в пустой камере - 0,25 м/с
Макс. мощность потребления - 16,5 кВт
Дверь персонала со смотровым окном и замком-клапаном, устанавливается в любое место. Дверь усилена изнутри. - 800х2000 мм
3-х створчатые ворота - 3000х2600 мм
Теплообменник изготовлен из термостойкой, нержавеющей стали. - 1220x600x1020 мм
Напольные решетки — полностью покрывают основание - 5 рядов - 30 шт

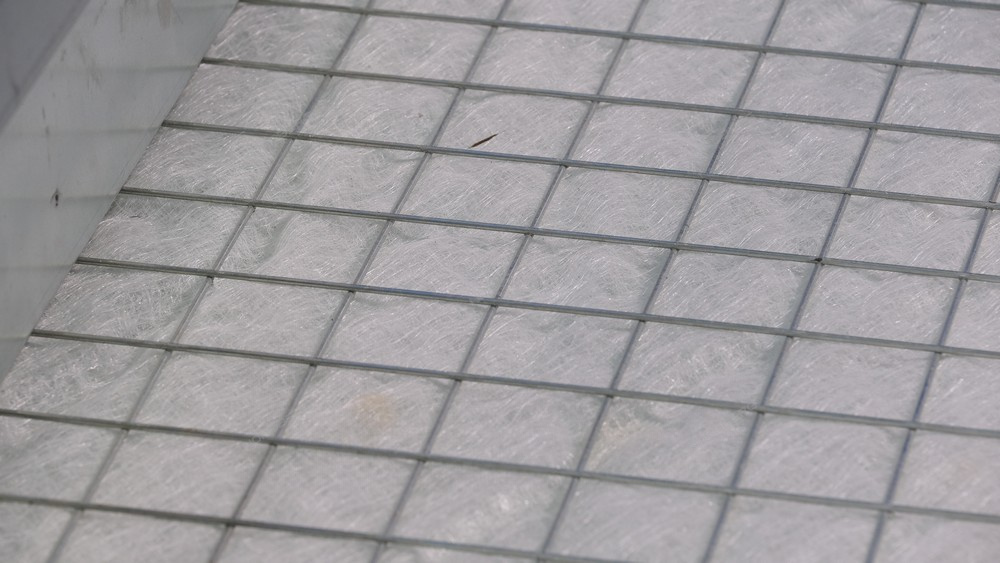

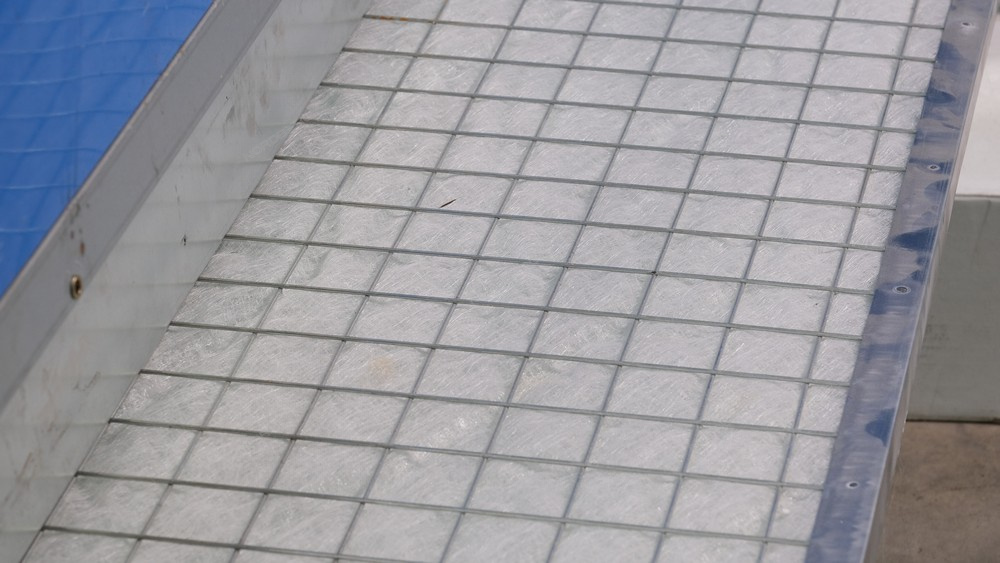

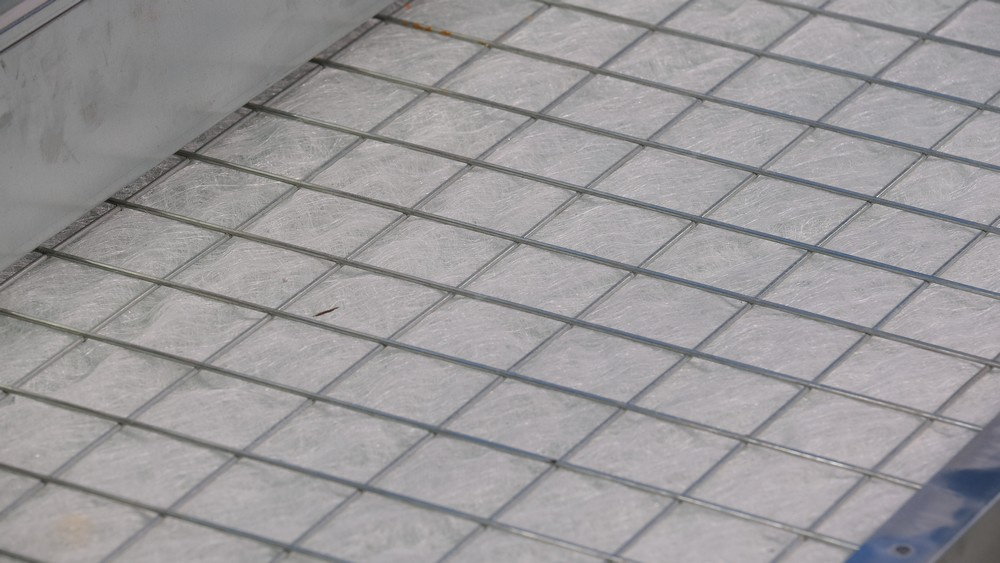

Рамки напольных фильтров с сеткой - 5 рядов - 30 шт

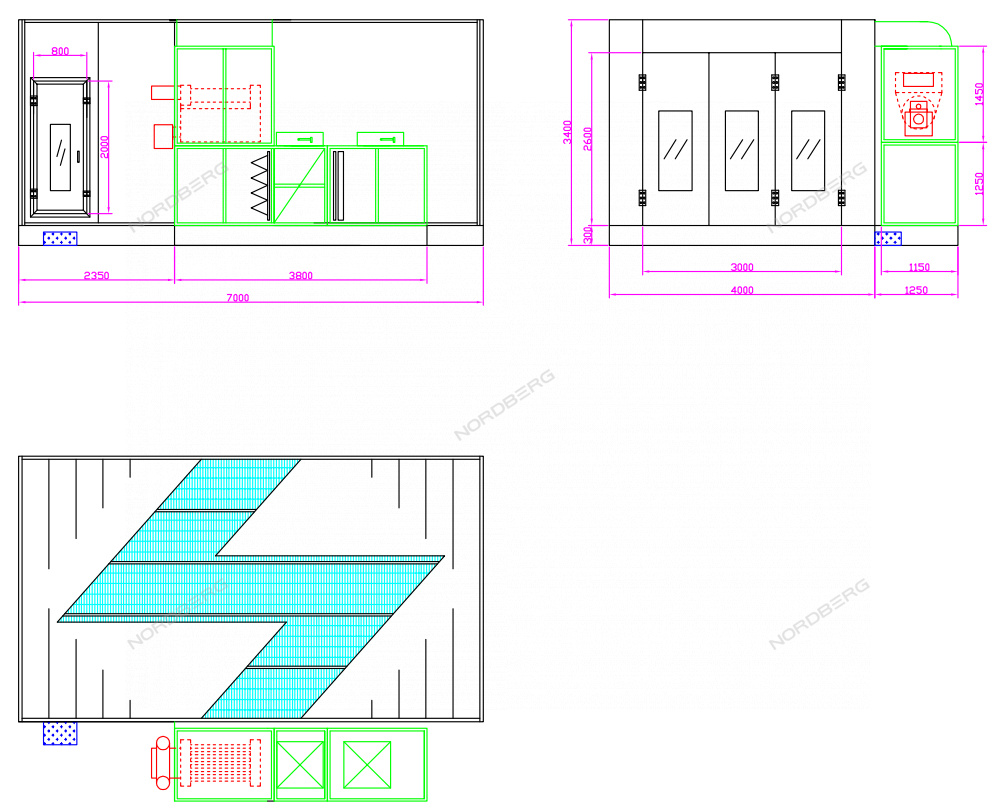

Наружные габариты - 7000х5250х3400 мм
Основание - профилированный металл. номинальная нагрузка на пол 600 кг на отпечаток колеса. имеется возможность установки на уровень пола или в бетонный приямок - 7000х4000х300 мм
Внутренние габариты - 6900х3900х2650 мм
Электромотор притока - радиальный мотор, имеет выcокую производительноcть и долговечен. - 7,5 кВт. 25000 м3/час
Электромотор вытяжки - радиальный мотор, имеет выcокую производительноcть и долговечен. - 7,5 кВт. 25000 м3/час
Воздушная заcлонка — шибер - Для управления давлением
Заслонка рециркуляции, управляетcя пневмоприводом - Экономия топлива в режиме сушки
Вертикальные настенные светильники Philips, светодиодные, покрыты порошковой краской - 8 шт. по 2 лампы 16 Вт. Итого 16 ламп, 256 Вт
Наклонные потолочные светильники Philips, светодиодные, покрыты порошковой краской - 8 шт. по 4 лампы 16 Вт. Итого 32 ламп, 512 Вт
Стеновые сэндвич панели, наполнитель — пенополистерол (EPS) - Толщина наполнителя 50 мм. Толщина металла панелей 0,6 мм
Теплогенераторный блок - в нем находятся моторы, теплогенератор, фильтры, заслонка, горелка, пневмоцилиндр и шибер. - Изготовлен из профилированного металла, стенки – сэндвич панель
Противопожарный датчик - Автоматическое отключение горелки в случае превышения температуры

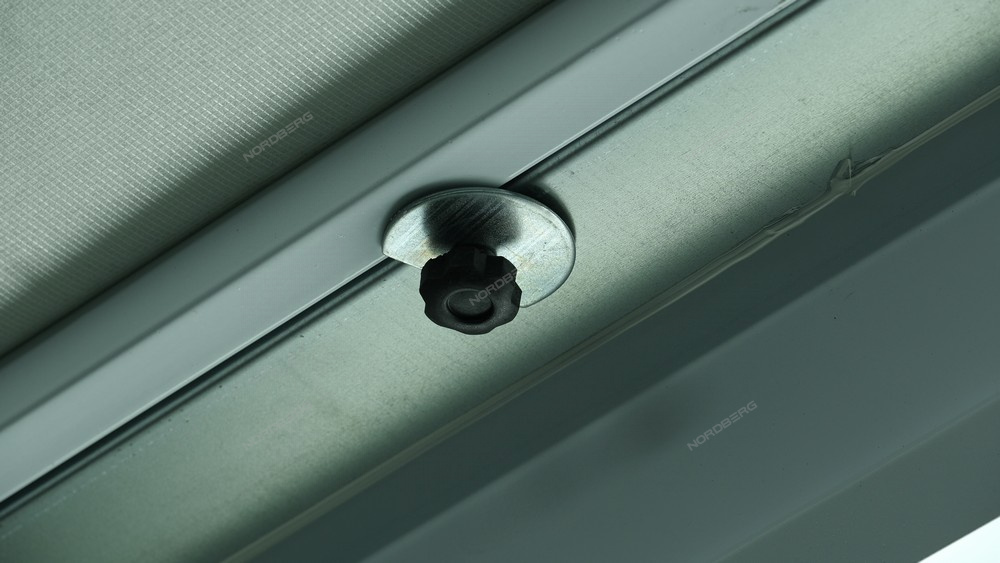

Фильтры - Подготовительный, потолочный, напольный (фиберглассовый), угольный
Горелка производство Италия. Расход дизельного топлива 8 - 18 кг/час. Тепловая мощность 95 - 213 кВт - "Riello F40 серия G20 (опционально можно установить горелку на природном газе или отработанном топливе)

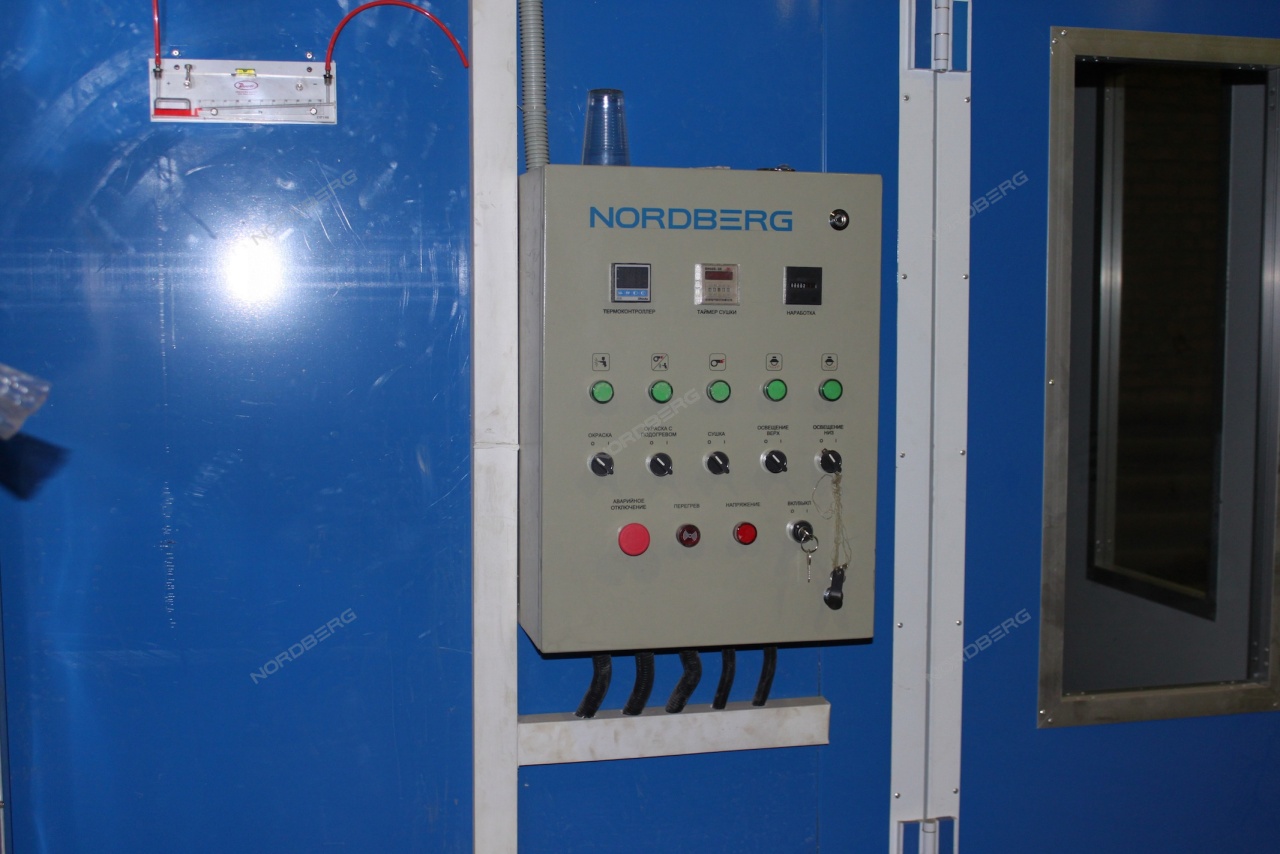

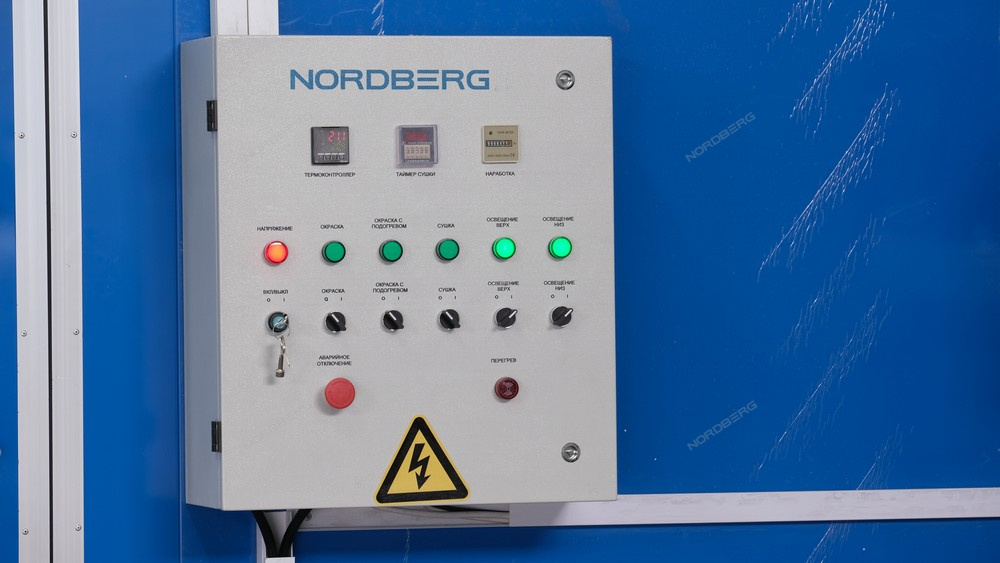

Пульт управления - Управляющее реле. Режимы работ: окраска, окраска с подогревом, сушка. Выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления. Температурный контроллер Японской компании (с функцией сохранения параметров)

Упаковка 1
Вес, кг - 40
Длина, мм - 4006
Ширина, мм - 300
Высота, мм - 166

Упаковка 2
Вес, кг - 14,9
Длина, мм- 500
Ширина, мм - 350
Высота, мм - 300

Упаковка 3
Вес, кг - 6,75
Длина, мм - 1140
Ширина, мм - 780
Высота, мм - 1

Упаковка 4
Вес, кг - 45,125
Длина, мм - 3095
Ширина, мм - 1150
Высота, мм - 50

Упаковка 5
Вес, кг - 31,6
Длина, мм - 0
Ширина, мм - 0
Высота, мм - 0

Упаковка 6
Вес, кг - 29,5
Длина, мм - 0
Ширина, мм - 0
Высота, мм - 0

Упаковка 7
Вес, кг - 10
Длина, мм - 600
Ширина, мм - 300
Высота, мм - 200

Упаковка 8
Вес, кг - 5,8
Длина, мм - 3860
Ширина, мм - 80
Высота, мм - 227

Область применения

Станции технического обслуживания (СТО), автосервисы, автомастерские, производство.
